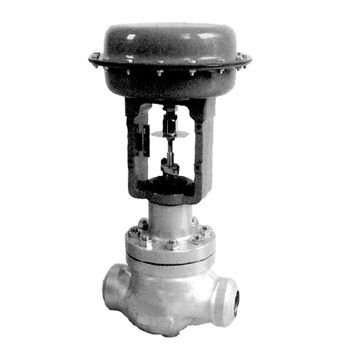

產品名稱：高壓降噪籠式調節閥
- 型號：高壓降噪籠式調節閥
- 規格：-
- 顏色：-
- 品牌：耶德爾
- 產地：-
- 價格：-
- 數量：-
產品分類：泵、閥門產品系列
咨詢熱線：0731-82567468
聯系我們
詳細說明：
●概述
高壓低噪聲籠式調節閥是一種為降低可壓縮流體噪聲而設計的壓力平衡式調節閥，為適應氣體的節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降，比LPC高壓籠式閥噪聲低。閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大。調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。本產品符合GB/T4213-92。
●執行機構
型式： ZHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布
彈簧范圍：0.04～0.20 0.08～0.24Mpa
供氣壓力：0.28 0.30 0.40 Mpa
氣源接頭：Rc1/4"
環境溫度：-30～+70℃
●閥體
型式: 直通籠式鑄造球型閥
公稱通徑：40～200mm
公稱壓力：ANSI 900、1500、2500、JIS 63K
連接型式：法蘭連接RF、RJ
標準按 ANSI B16.5，JIS B2201
焊接連接：嵌接焊：SW（40～80mm） 對接焊：BW（80～200mm）
材料： ZG25 ZG1Cr18Ni9Ti和ZG0Cr17Ni12Mo2Ti
1.25Cr0.5Mo 2.25Cr1.0Mo 5.0Cr0.5Mo
SCPH21 SCPH32 SCPH61
上閥蓋： 常溫型（P）-5～+230℃
伸長型（EI）：+230～+556℃
壓蓋型式：螺栓壓緊式
填料： 石棉編織填料
●閥內組件
閥芯型式：金屬閥座壓力平衡式結構
流量特性：線性特性
材料： 1Cr18Ni9，0Cr17Ni12Mo2，8Cr17和不銹鋼堆焊司太萊合金
●附件
定位器，手輪機構，氣動閥位傳送器等。
●性能
泄漏量： 符合標準ANSI B16.104III級，小于額定Cv的0.1%。
回閥: 1%(帶定位器)
線性： ±1%（帶定位器）
可調范圍：50：1
