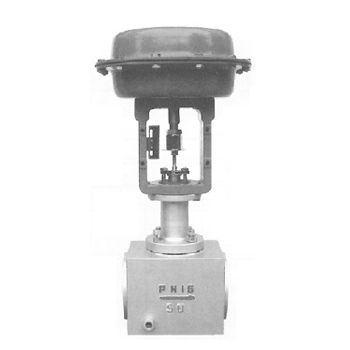

產品名稱：保溫夾套平衡籠式調節閥
- 型號：保溫夾套平衡籠式調節閥
- 規格：-
- 顏色：-
- 品牌：耶德爾
- 產地：-
- 價格：-
- 數量：-
產品分類：泵、閥門產品系列
咨詢熱線：0731-82567468
聯系我們
詳細說明：
●概述
保溫夾套平衡籠式調節閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周圍流體平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥動態穩定性好，噪音低，空化腐蝕小。適用于需要保溫場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝過程按要求進行下去。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。
●執行機構
型式： ZHA多彈簧薄膜執行機構、
ZVA5單彈簧薄膜執行機構、
ZVA6單作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、40～120、80～240Kpa
供氣壓力：140～400Kpa（ZHA型）、140～280Kpa(ZVA5型)、400～500Kpa（ZVA6型）
氣源接口：Rc1/4"
環境溫度：-30～+70℃
●閥體
型式： 直通單座鑄造球型閥
公稱通徑：40、50、65、80、100、150mm
公稱壓力：ANSI 125、150、300
JIS10、16、20K
PN1.6、4. 0Mpa
連接型式：法蘭連接：RF
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
上閥蓋： 常溫型（P）：0～+230℃
伸長I型（EI）：+230～+566℃
壓蓋型式：螺栓壓緊式
填料： 含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
●閥內組件
閥芯型式: 單座柱塞閥芯
流量特性：
高容量流量特性
金屬閥座：等百分比特性（%V）和線性特性（LV）
高精度流量特性
軟密封： 等百分比特性（%VF）和線性特性（LVF）
材料： 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
●性能
泄漏量： 小于閥額定容量的0.5%，符合ANSI B16.104-1976II級
回差： 帶定位器：小于全行程的1%
不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1
