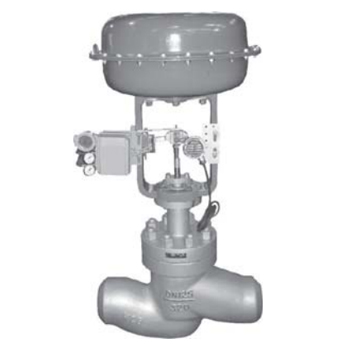

產品名稱：高壓單座調節閥

型號：高壓單座調節閥
規格：-
顏色：-
品牌：耶德爾
產地：-
價格：-
數量：-

產品分類：泵、閥門產品系列

咨詢熱線：0731-82567468

聯系我們

詳細說明：

●概述

高壓單座調節閥是一種上導向結構的調節閥，閥結構緊湊，壓降損失小，流量大，可調節范圍廣。閥芯導向部分的導向面積大，抗振性好。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

●執行機構
型式：    ZHA多彈簧薄膜執行機構、
          ZVA5單彈簧薄膜執行機構、
          ZVA6單作用氣缸活塞執行機構、
          ZVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、40～200、80～240Kpa（ZHA、ZVA5型），
190～250、190～300、190～350Kpa（ZVA6型）
供氣壓力：260～400 Kpa（ZHA型），260～280 Kpa（ZVA5型），
          280～400 Kpa（ZVA6型），300～500 Kpa（ZVP型）
氣源接口：Rc1/4"
環境溫度：-30～+70℃

●閥體
型式：    單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI900、1500、2500
          JIS 63K
連接型式：法蘭連接：RF、RJ
          法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
          焊接連接：嵌接焊SW（25～80mm ）對接焊BW（80mm）
材料：    碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上閥蓋：常溫型（P）：-5～+230℃
          伸長I型（EI）：+230～+566℃
壓蓋型式：螺栓壓緊式
填料：    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

●閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性（%C）和線性特性（LC）
材料：    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

●附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

●性能
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
回差：    帶定位器：小于全行程的1%
基本誤差：定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1
