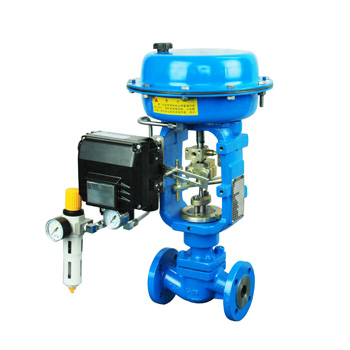

產品名稱：小口徑單座放心調節閥

型號：小口徑單座放心調節閥
規格：-
顏色：-
品牌：耶德爾
產地：-
價格：-
數量：-

產品分類：泵、閥門產品系列

咨詢熱線：0731-82567468

聯系我們

詳細說明：

●概述

LPH11型小口徑單座放心調節閥，結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄露量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

●執行機構
型式：    ZHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240Kpa
供氣壓力：140～400Kpa
氣源接口：Rc1/4"
環境溫度：-30～+70℃

●閥體
型式：    直通單座鑄造球閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600
          JIS I0、16、20、30、40K
          PN1.6、4.0、6.4Mpa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：    鑄鋼（ZG230-450）、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、鈦等
上閥蓋：常溫型（P）：-17～+230℃
          伸長I型（EI）:-45～-17℃ +230～+566℃
          伸長II型（EII）：-100～-45℃
          伸長III型(EIII)：-196～-100℃
壓蓋型式：螺栓壓緊式
填料：    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

●閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：金屬閥座
          等百分比特性（％CF）和線性特性（LCF）
          Cv值從0.04～14的高精度流量特性符合IEC534-1-1976標準軟閥座
          等百分比特性（％TF）和線性（LTF）
材料：    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

●附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

●性能
泄漏量：金屬閥座：小于閥額定容量的0.01％，符合ANSIB16.104-1976IV級
          軟座閥：小于閥額定容量的10-7，符合ANSIB16.104-1976VI級
回差：    帶定位器：小于全行程的1％
          不帶定位器：小于全行程的3％（LHA1型小于全行程的5％）
基本誤差：帶定位器：小于全行程的±1％
          不帶定位器：小于全行程的±5％（帶ZPQ為±3％，ZHA1配ZEP為±2％）
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
