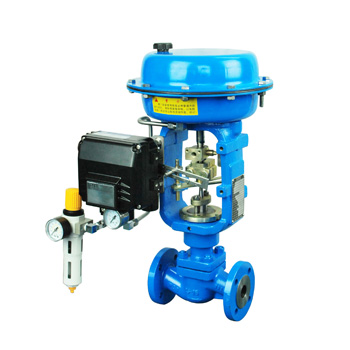

產品名稱：小口徑籠式(套筒式）放心調節閥

型號：小口徑籠式(套筒式）放心調節閥
規格：-
顏色：-
品牌：耶德爾
產地：-
價格：-
數量：-

產品分類：泵、閥門產品系列

咨詢熱線：0731-82567468

聯系我們

詳細說明：

●概述

LPH13型小口徑籠式單座調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閃蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。調節閥的泄露量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。

●執行機構
型式：    ZHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240Kpa
供氣壓力：140～400Kpa
氣源接口：Rc1/4"
環境溫度：-30～ +70℃

●閥體
型式：    直通單座閥鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600
          JIS 10、16 、20、 30、 40K
          PN1.6、4.0、6.4Mpa
連接型式：法蘭連接：FF、 RF、 RJ、 LG 、溝槽型、嵌入型
          法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
          焊接連接：嵌接焊SW
材料：    鑄鋼（ZG230-450）、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L、鈦等。
上閥蓋：常溫型（P）：-17～+230℃
          伸長I型（EI）：-45～-17℃ +230～+566℃
          伸長II型（EII）：-100～-45℃
          伸長III型（EIII）：-196～-100℃
壓蓋型式：螺栓壓緊式
填料：    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

●閥內組件
閥芯型式：單座套筒式柱塞型閥芯
流量特性：等百分比特性（％CC）和線性特性（LCC）
套筒形式：分離式套筒
材料：    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等。

●附件
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

●性能
泄漏量：金屬閥座：小于閥額定容量的0.01％，符合ANSI B16.104-1976IV級
回差：    帶定位器：小于全行程的1％
          不帶定位器：小于全行程的3％（ZHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1％
          不帶定位器：小于全行程的±5％（帶ZPQ為±3％,ZHA1配HEP為±2％）
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
