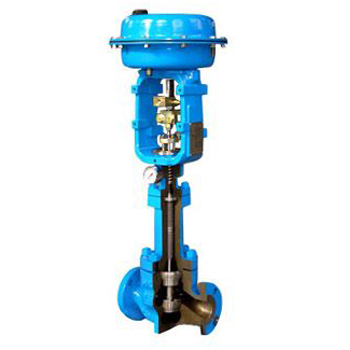

產品名稱：降噪音籠式調節閥
- 型號：降噪音籠式調節閥
- 規格：-
- 顏色：-
- 品牌：耶德爾
- 產地：-
- 價格：-
- 數量：-
產品分類：泵、閥門產品系列
咨詢熱線：0731-82567468
聯系我們
詳細說明：
●概述
降噪音籠式調節閥可以降低可壓縮流體的噪音，為適應氣體節流擴散與膨脹，套筒上設有許多對稱小孔來降低壓力降。閥芯采用壓力平衡式結構 。流體通道呈S流線型，還設有一個改善套筒周圍流體平衡流動的導流翼。使其壓降損失小，流量 大，噪音低。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。本產品符合GB/T4213-92。
●執行機構
型式： ZHA多彈簧薄膜執行機構、
ZVA5單彈簧薄膜執行機構、
ZVA6單作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、40～120、80～240Kpa（ZHA、ZVA5型），190～350Kpa（ZVA6型）
供氣壓力：140～400Kpa（ZHA型）、140～280Kpa(ZVA5型)、400(ZVA6型)
氣源接口：Rc1/4"
環境溫度：-30～+70℃
●閥體
型式： 直通鑄造球型閥
公稱通經：40、50、65、80、100、150、200mm
公稱壓力：ANSI150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4Mpa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW（40～50mm） 對接焊BW（65～200mm）
材料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni2Mo2Ti、ZG316L)、鈦等
上閥蓋： 常溫型（P）：-5～+230℃
伸長I型（EI）：+230～+566℃
壓蓋型式：螺栓壓緊式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
●閥內組件
閥芯型式：金屬閥座的壓力平衡式閥芯
流量特性：線性（LV）
材料： 不銹鋼（1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
●附件
定位器、空氣過濾減壓器、保位閥、行程開關，閥位傳送器、手輪機構等
●性能
泄漏量： 小于閥額定容量的0.1％，符合ANSI B16.104-1976III級
回差： 帶定位器：小于全行程的1％
不帶定位器：小于全行程的3％
基本誤差： 定位器：小于全行程的±1％
不帶定位器：小于全行程的±5％
注：采用標準的V型聚四氟乙烯填料
可調范圍：25：1
